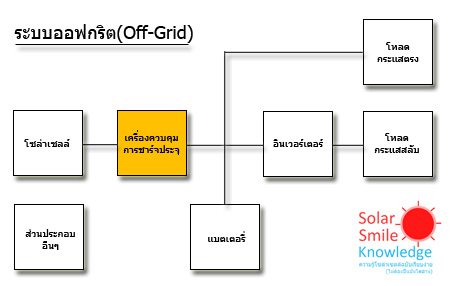

PV_diagram_charger

เครื่องควบคุมการชาร์จ(Charge Controller)

แผงโซล่าเซลล์ทำงานผลิตไฟฟ้ากระแสตรงออกมา ถ้าระบบที่ออกแบบมีการต่อพ่วงกับแบตเตอรี่ด้วย ในบางครั้งแสงที่ตกกระทบแผงโซล่าเซลล์อาจจะไม่สม่ำเสมอกันตลอดทั้งวันจึงทำให้กระแสและแรงดันที่ผลิตได้จากแผงเปลี่ยนแปลงตลอดเวลาบางช่วงก็สูงบางช่วงก็ต่ำทำให้แรงดันและกระแสไฟฟ้าไม่คงที่ ดังนั้นการชาร์จประจุไฟฟ้าของแผงโดยตรงกับแบตเตอรี่จึงไม่มีประสิทธิภาพเท่าที่ควรและที่สำคัญคือจะทำให้อายุการใช้งานของแบตเตอรี่จะสั้นในลงอีกด้วยเพราะแรงดันที่ผลิตจากแผงโซล่าเซลล์บางครั้งก็สูงเกินกว่าค่าแรงดันที่จะทำการชาร์จแบตเตอรี่

เครื่องควบคุมการชาร์จจึงถูกออกแบบมาเพื่อทำให้การชาร์จไฟฟ้าเข้าแบตเตอรี่นั้นมีประสิทธิภาพเพิ่มมากยิ่งขึ้น อีกทั้งยังป้องกันการเสียหายที่เกิดจากการชาร์จแบตเตอรี่ที่มีแรงดันสูงเกินไปอีกด้วย

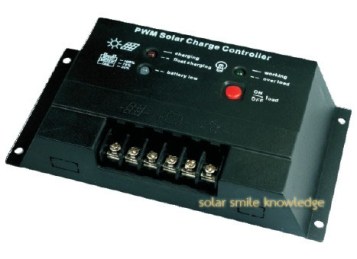

Charge controller_w

การทำงานของเครื่องควบคุมการชาร์จ

SA4 with inveter_1_w

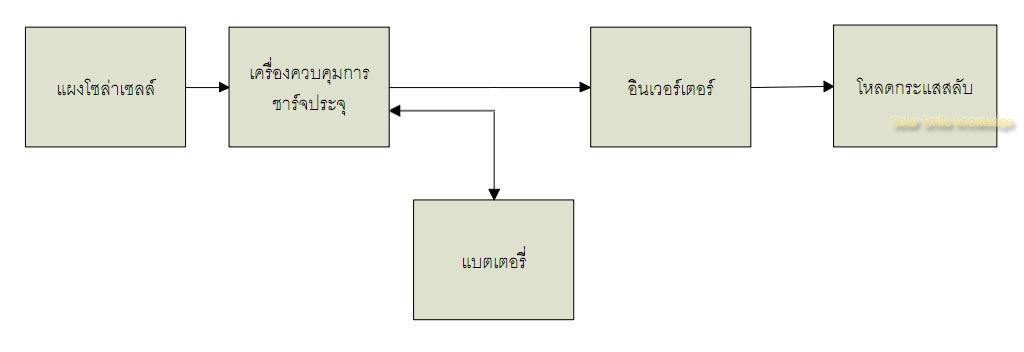

เครื่องควบคุมการชาร์จจะต่อระหว่างแผงโซล่าเซลล์กับแบตเตอรี่และโหลด(ตามรูป) ทำงานโดยจะดูว่าแรงดันไฟฟ้าที่อยู่ในแบตเตอรี่อยู่ในระดับใด ถ้าอยู่ในระดับที่ต่ำกว่าที่ตั้งไว้ ตัวเครื่องควบคุมการชาร์จจะทำการปลดโหลดออกจากระบบโดยทันที(Load disconnect)เพื่อป้องกันการคลายประจุของแบตเตอรี่ที่มากเกินไปและอาจทำให้แบตเตอรี่เสื่อมเร็วขึ้น ส่วนใหญ่จะตั้งค่าแรงดันการปลดโหลดไว้ที่ประมาณ 11.5 โวลท์สำหรับแรงดันระบบที่ 12 โวลท์ นอกจากนี้เครื่องควบคุมการชาร์จก็จะต่อการทำงานของโหลดใหม่(Load reconnect) ถ้าแบตเตอรี่มีค่าแรงดันที่เพิ่มขึ้นตามที่ตั้งไว้ เช่นค่าจะตั้งไว้ที่ 12.6โวลท์สำหรับแรงดันระบบ 12 โวลท์เป็นต้น

ส่วนแรงดันในการชาร์จแบตเตอรี่โดยทั่วไป(Regulation Voltage)จะมีค่า 14.3 โวลท์สำหรับระบบ 12 โวลท์ เมื่อแบตเตอรี่ชาร์จจนเต็ม ถ้าปล่อยแบตเตอรี่ทิ้งไว้แรงดันของแบตเตอรี่จะลดลง ดังนั้นเครื่องควบคุมการชาร์จจะชาร์จรักษาระดับแรงดันในแบตเตอรี่ให้คงที่อยู่เสมอ(Float Voltage) มีค่า 13.7 โวลท์ สำหรับระบบ 12 โวลท์

เครื่องควบคุมการชาร์จโดยทั่วไปจะทำงานแบบเพาล์วิทมอดูเลชั่น(Pulse Width Modulation – PWM) คือใช้ลูกคลื่นไฟฟ้าในช่วงสั้นในการชาร์จประจุไฟฟ้าให้กับแบตเตอรี่ นอกจากนี้ยังมีเครื่องควบคุมการชาร์จแบบเอ็มพีพีทีที่มีประสิทธิภาพมากกว่าเครื่องควบคุมการชาร์จแบบปกติอีกด้วย เมื่อนำมาต่อเข้ากับระบบแล้วจะทำให้ประสิทธิภาพโดยรวมสูงขึ้นอย่างเห็นได้ชัดเพราะแบตเตอรี่ทำการเก็บและจ่ายประจุไฟฟ้าให้กับอุปกรณ์ได้อย่างมีประสิทธิภาพมากขึ้น ผู้ผลิตบางรายอ้างว่าเมื่อใช้ เครื่องควบคุมการชาร์จแบบเอ็มพีพีทีจะทำให้ประสิทธิภาพการผลิตไฟฟ้าจากแผงโซล่าเซลล์ที่จะส่งไปยังแบตเตอรี่เพิ่มขึ้นถึง 40 เปอร์เซนต์ ซึ่งก็อาจจะเป็นไปได้เมื่อแบตเตอรี่มีค่าแรงดันต่ำหรือแสงแดดในวันนั้นมีค่าเข้มแสงไม่มาก

จากการทำงานที่กล่าวมา เครื่องควบคุมการชาร์จสามารถยืดอายุการใช้งานของแบตเตอรี่ให้เพิ่มมากขึ้นและการชาร์จประจุแบตเตอรี่ก็มีประสิทธิภาพเพิ่มมากขึ้นเช่นเดียวกัน

ข้อควรระวัง!

  • ไม่ควรเลือกขนาดของเครื่องควบคุมการชาร์จใหญ่เกินกว่าที่ระบบต้องการ เพราะนอกจากจะทำให้ประสิทธิภาพในการชาร์จได้ไม่เต็มเม็ดเต็มหน่วยแล้ว ยังต้องเสียเงินซื้อเครื่องควบคุมการชาร์จราคามากเกินความจำเป็นด้วย
  • ควรเลือกเครื่องควบคุมการชาร์จให้รองรับกับแรงดันระบบที่เลือกใช้เช่น แรงดันระบบ 24 โวลท์ควรเลือกเครื่องความคุมการชาร์จที่รองรับแรงดัน 24 โวลท์
  • ควรเลือกขนาดกระแสของเครื่องควบคุมการชาร์จให้เหมาะสมกับขนาดรวมของแผงโซล่าเซลล์ มิฉะนั้นอาจทำให้เครื่องควบคุมการชาร์จหรือแบตเตอรี่เสียหายได้ การออกแบบระบบและเลือกเครื่องควบคุมการชาร์จตาม คู่มือการออกแบบ ติดตั้งและใช้งานโซล่าเซลล์เบื้องต้น จะสามารถทำให้ทั้งระบบทำงานได้อย่างมีประสิทธิภาพมากยิ่งขึ้น
