การต่อแผงโซล่าเซลล์หลายแผงเข้าด้วยกัน

การต่อแผงโซล่าเซลล์หลายแผงเข้าด้วยกัน

โดยปกติแล้วการต่อแผงโซล่าเซลล์เข้าด้วยกันนั้น จะต้องรู้ก่อนว่าขนาดของระบบที่เราออกแบบมาจะใช้งานที่แรงดันไฟฟ้าเท่าไรให้สอดคล้องกับกำลังไฟฟ้าที่จะใช้งาน(แนะนำการเลือกใช้งานแรงดันระบบ) โดยทั่วไปแล้วจะใช้ที่แรงดัน 12 , 24, 48และ 120 โวลท์เป็นหลัก ดังนั้นการต่อแผงโซล่าเซลล์จะต้องเลือก เครื่องควบคุมการชาร์จ แบตเตอรี่ และโหลดให้มีความสอดคล้องร่วมกันด้วย

การต่อแผงโซล่าเซลล์มีอยู่สองแบบด้วยกัน

1.) การต่อแบบอนุกรม – คือนำขั้วบวกของโซล่าเซลล์แผงหนึ่งมาต่อกับขั้วลบอีกแผงหนึ่งไปเรื่อยๆ จนได้แรงดันตามระบบที่ออกแบบไว้ การต่อแบบอนุกรมนี้จะทำให้แรงดันไฟฟ้าเพิ่มขึ้นแต่กระแสในระบบจะเท่าเดิม ตัวอย่าง ถ้ามีโซล่าเซลล์แรงดัน 12 โวลท์ กระแส 2.5 แอปม์*2แผง มาต่ออนุกรมกันจะได้แรงดันรวมอยู่ที่ 24 โวลท์และกระแสรวม 2.5แอมป์

การต่อแผงโซล่าเซลล์4_w

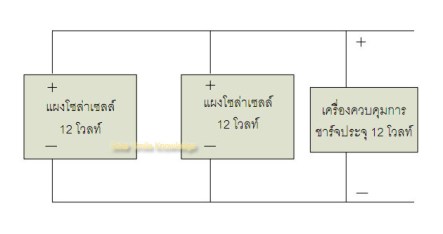

2.) การต่อแบบขนาน – คือนำขั้วบวกของโซล่าเซลล์แผงหนึ่งไปต่อกับขั้วบวกของโซล่าเซลล์อีกแผงหนึ่ง และนำขั้วลบแผงหนึ่งไปต่อกับขั้วลบอีกแผงหนึ่ง การต่อแบบนี้จะทำให้กระแสไฟฟ้าเพิ่มขึ้นแต่แรงดันเท่าเดิม ตัวอย่างถ้ามีแผงโซล่าเซลล์ตามสเปคข้างบน 2 แผงนำมาต่อแบบขนานจะได้แรงดันรวมของระบบ 12 โวลท์และกระแสไฟฟ้ารวม 5 แอมป์(2.5แอมป์*2)

การต่อแผงโซล่าเซลล์3_w

สังเกตุว่าการต่อแผงโซล่าเซลล์ทั้งสองแบบนี้ จะได้ค่าของกำลังไฟฟ้าออกมาเท่ากันคือ (24V*2.5A) หรือ (12V*5A) = 60 วัตต์(ตัวอย่างแผงที่ยกมา โซล่าเซลล์หนึ่งแผงจะมีกำลังไฟฟ้า 30 วัตต์)ตามสูตรพื้นฐานไฟฟ้าง่ายๆคือ P=V*I โดย P=กำลังไฟฟ้า(วัตต์), V=แรงดันไฟฟ้า(โวลท์) , I=กระแสไฟฟ้า(แอมป์)

ถ้าระบบที่เราจะนำแผงโซล่าเซลล์ไปต่อเป็นแบบแยกเดี่ยวที่ต่อตรงเข้ากับแบตเตอรี่และโหลดกระแสตรงลย เราจะต้องต่อแผงโซล่าเซลล์ให้มีแรงดันรวมที่ผลิตออกมาจากแผงมากกว่าแรงดันของแบตเตอรี่ประมาณ1.4-1.5เท่า โซล่าเซลล์ถึงจะชาร์จประจุเข้า เช่นแบตเตอรี่มีแรงดันไฟฟ้า 12 โวลท์ จะต้องมีแรงดันจากแผงโซล่าเซลล์ประมาณ 16.8-18โวลท์(Vmp)

แต่ถ้าระบบที่เราออกแบบเป็นแบบต่อร่วมกับเครื่องควบคุมการชาร์จ ให้เราต่อแผงโซล่าเซลล์ให้มีแรงดันใกล้เคียงกับสเปคของตัวเครื่องควบคุมการชาร์จได้เลย

เมื่อรู้วิธีการต่อแผงโซล่าแล้ว การเลือกแรงดันระบบก็ถือเป็นอีกสิ่งที่ต้องรู้เพื่อจะทำให้ระบบทำงานอย่างมีประสิทธิภาพไม่ต้องเสียค่าใช้จ่ายมาก

ข้อควรระวัง

การต่อแผงโซล่าเซลล์แบบอนุกรมควรระวังอย่าให้มีเงามาตกกระทบบดบังแสงที่จะส่งไปยังแผงโซล่าเซลล์ เพราะจะทำให้ประสิทธิภาพโดยรวมทั้งหมดของระบบลดลงหรือถึงขั้นไฟฟ้าไม่สามารถผลิตขึ้นได้ เปรียบเหมือนกับท่อน้ำที่ถูกตัดระหว่างทางทำให้ไม่สามารถส่งน้ำไปยังปลายทางได้ ทั้งนี้สามารถหลีกเลี่ยงได้โดยการต่อบายพาสไดโอดขนานกับแผงหรือการติดตั้งแผงโซล่าเซลล์ให้หลีกเลี่ยงเงาที่จะตกกระทบลงบนแผง

นอกจากนี้ การต่อแผงโซล่าเซลล์ในระบบเข้าด้วยกัน จะต้องเลือกแผงโซล่าเซลล์และอุปกรณ์โดยรวมให้มีขนาดเหมาะสม มิฉะนั้นแล้วจะทำให้อุปกรณ์ระบบเกิดความเสียหายหรือผลิตไฟฟ้าได้ไม่เต็มประสิทธิภาพ ทำให้ต้องเสียค่าใช้จ่ายต่างๆเพิ่มเติมตามมาอีกมากมาย

การออกแบบระบบตาม คู่มือการออกแบบ ติดตั้งและใช้งานระบบโซล่าเซลล์ ที่ดีจะสามารถป้องกันปัญหาที่กล่าวมาและทำให้เราผลิตไฟฟ้าได้อย่างมีประสิทธิภาพเพิ่มมากขี้น
