โหลดและปั๊มน้ำ

โหลดชนิดต่างๆ

ไฟส่องสว่าง – หลอดไฟ

นับว่าไฟส่องสว่างนั้นเป็นโหลดชนิดหลักที่มักใช้กันมากที่สุด ดังนั้นการเลือกไฟส่องสว่างที่มีประสิทธิภาพและประหยัดพลังงานจะทำให้ระบบใช้พลังงานไฟฟ้าที่ผลิตได้อย่างคุ้มค่ามากที่สุด ไฟส่องสว่างโดยทั่วไปแบ่งเป็นสองประเภทคือใช้งานกับไฟกระแสตรงและใช้งานกับไฟกระแสสลับ

1.      ไฟส่องสว่างที่ใช้กับไฟกระแสตรง ส่วนใหญ่จะนิยมใช้ DC Compact Fluorescent Lamps(DC CFL) เพราะประหยัดไฟมากกว่าหลอดไส้และมีอายุการใช้งานที่ยาวนาน มีลักษณะคล้ายหลอดตะเกียบ สามารถใช้ได้กับแรงดันไฟฟ้ากระแสตรง 12 โวลท์และ/หรือ 24 โวลท์ แล้วแต่รุ่น โดยทั่วไปมีขนาดกำลังไฟฟ้าให้เลือกตั้งแต่ 3-15 วัตต์ ใช้กับระบบ    แสตนอโลน(Stand alone) เช่นบ้านพักอาศัย รถบ้าน เรือ เป็นต้น นอกจากนี้ยังมีชนิดของไฟส่องสว่างแรงดันกระแสตรงที่นิยมใช้กันอย่างมากมายในปัจจุบันก็คือ หลอดแอลอีดี(LED lamps) ซึ่งก็เป็นหลอดไฟที่ประหยัดเช่นเดียวกัน ข้อควรระวัง-ในการเลือกซื้อไฟส่องสว่างกระแสตรงก็คือควรเลือกหลอดที่มีแรงดันให้ตรงกับระบบที่ออกแบบไว้ เช่นระบบ 12 โวลท์ ก็ต้องเลือกหลอด 12 โวลท์

CFL_energy_efficient_light_bulbs_w

LED-Bulb_w



2.      ไฟส่องสว่างที่ใช้กับไฟฟ้ากระแสสลับก็คือไฟฟ้าตามบ้านเรือนทั่วไป ที่ใช้แรงดันไฟฟ้ากระแสสลับ 220 โวลท์ 50 เฮริต์ การต่อไฟส่องสว่างชนิดนี้กับระบบโซล่าเซลล์ก็คือจะต้องต่อไฟฟ้ากระแสสลับที่แปลงจากอินเวอร์เตอร์มาแล้ว การเลือกหลอดควรเลือกที่ประหยัดไฟฟ้าเพื่อระบบจะได้ใช้พลังงานได้อย่างคุ้มค่า



led lamp1_w

ac-dc-led-tube-light_w





แผนภูมิอุณหภูมิสีของหลอดไฟชนิดต่างๆ

daylight lamp warm white lamp

สีหลอดทางฝั่งซ้ายเรียกว่า เดย์ไลท์ (Daylight); ส่วนสีหลอดทางฝั่งขวาเรียกว่า วอร์มไวท์ (Warm white)

อุณหภูมิของสีใช้เป็นมาตรฐานในการบ่งบอกสีของหลอดไฟชนิดต่างๆซึ่งมีหน่วยวัดเป็นเคลวิน(Kelvins-K)โดยมีคุณลักษณะตามแต่ละประเภทที่ใช้งาน ดังตารางข้างล่างนี้:

color temp chart_w

อุณหภูมิสี °K รหัสสี ชื่อเรียกทั่วไป หมายเหตุ
2700 827 วอร์มไวท์(WarmWhite) สีเหมือนกับหลอดไส้ทั่วไป ให้ความรู้สึกอุ่นสบาย
3000 830 วอร์มไวท์(Warm White) สีเหมือนหลอดฮาโลเจน ให้แสงที่ขาวกว่าหลอดไส้ทั่วไปเล็กน้อย.
3500 835 ไวท์(White) สีมาตรฐานของหลอดฟูลออเรซเซนต์หรือหลอดตะเกียบคอมแพคฟูลออเรซเซนต์โดยทั่วไป
4000 840 คูลไวท์(Cool White) สีเหมือนหลอดที่ใช้ทั่วไปทางการแพทย์ให้ความรู้สึกล้ำสมัย
6000 860 เดย์ไลท์(Daylight) สีเหมือนการจำลองสภาพแสงธรรมชาติตอนกลางวัน ส่วนใหญ่ใช้กับหลอดฟูลออเรซเซนต์หรือหลอดตะเกียบคอมแพคฟูลออเรซเซนต์
6500 865 คูลเดย์ไลท์(Cool Daylight) มีลักษณะเป็นสีขาวสว่างมาก ใช้กับงานเฉพาะด้าน



ตารางเปรียบเทียบหลอดชนิดต่างๆ


หลอดไส้(Incandescent)

หลอดตะเกียบ(CFL)

หลอดฮาโลเจน(Halogen)
 หลอดแอลอีดี
(LED)

หลอดโซเดียมความดันสูง
(High Pressure Sodium)

ค่าแสงสว่างโดยประมาณ(Lumen Range)
12-15W 1W 90lm
25W 5-6W 25W 3W 270lm
30W 7-9W 4w 360lm
40W 9-13W 50W 5W 450lm
60W 13-15W 60W 7W 630lm
75W 18-23W 9W 810lm
100W 25-30W 13W 1200lm
150W 30-52W 15W 1300lm
150W 40W 3600lm
50W 150-250W 4500lm
70W 250-300W 6300lm
90W 300-400W 8100lm
100W 400-450W 9000lm
120W 450-550W 11000lm

อายุการใช้งาน

หลอดแอดอีดี(LEDlight bulb)                               :  50000 ชั่วโมง
หลอดไส้(Incandescent bulb)                              :  1200   ชั่วโมง
หลอดตะเกียบคอมแพคฟลูออเรซเซนต์(CFL lamp) :  8000  ชั่วโมง
หลอดฮาโลเจน(Halogen Bulb)                             :  2000 ชั่วโมง

ปั๊มน้ำแรงดันกระแสตรง

ปั๊มน้ำเป็นโหลดอีกหนึ่งอย่างที่นิยมนำมาประยุกต์ใช้กับระบบโซล่าเซลล์ ส่วนใหญ่แล้วจะใช้ในภาคการเกษตรและปศุสัตว์ หรืออาจนำมาประยุกต์ใช้ตามบ้านเรือนทั่วไปได้ โดยการสูบน้ำจากที่ต่ำขึ้นที่สูงเก็บใส่แทงค์น้ำ แล้วนำน้ำจากในแทงค์มาใช้ในบ้านเรือนได้

ปั๊มน้ำแรงดันกระแสตรงที่นิยมใช้ ได้แก่

  • 1.ปั๊มน้ำดีซีแบบจุ่ม(DC-brushless Submersible Pump) – การใช้จะต้องจุ่มตัวปั๊มลงไปในน้ำเพื่อจะดูดน้ำไปยังอีกที่หนึ่ง ซึ่งอัตราการไหลของน้ำ(ลิตรต่อนาที) ความสูงสูงสุดที่น้ำจะส่งไป(เมตร)และระยะทางน้ำที่ดูดไปถึงปลายทาง(เมตร) จะขึ้นอยู่กับสเปคของแต่เครื่อง
  • DC_submersible_w
  • การใช้งานปั๊มชนิดนี้ส่วนใหญ่แล้วจะสูบน้ำจากที่หนึ่งไปยังอีกทีหนึ่งโดยปริมาณและความสูงของน้ำไม่มากเพราะตามโครงสร้างของปั๊มนั้นไม่ได้ออกแบบมาให้ใช้งานหนัก
  • การเลือกปั๊มน้ำควรเลือกให้มีแรงดันไฟฟ้ากระแสตรงให้ตรงกับระบบที่ออกแบบไว้และให้สอดคล้องกับการนำไปใช้งานด้วย
  • การต่อวงจรใช้งานร่วมกับระบบควรต่อไฟฟ้ากระแสตรงฝั่งที่ออกจากแบตเตอรี่จะได้มีแรงดันที่คงที่ในการใช้งานปั๊มน้ำเพื่อป้องกันความเสียหายที่จะเกิดขึ้นกับตัวปั๊มเมื่อจ่ายแรงดันเกินกว่าที่สเปคของปั๊มเป็นระยะเวลานานๆ

2.ปั๊มน้ำดีซีบาดาล(DC Submersible pump) – การใช้งานจะต้องจุ่มปั๊มลงไปในน้ำเหมือนกันกับปั๊มจุ่มชนิดแรก แต่มีข้อดีที่เพิ่มขึ้นมาคือสามารถต่อวงจรตัวปั๊มโดยตรงกับตัวแผงโซล่าเซลล์ได้เลย โดยที่ไม่ทำให้ตัวปั๊มชนิดนี้เสียหายเพราะโครงสร้างที่ออกแบบมาสามารถรองรับการใช้งานที่แรงดันกระแสตรงที่มีการเปลี่ยนแปลงได้ แผงโซล่าเซลล์ผลิตแรงดันได้มากน้อยขึ้นอยู่ที่ความเข้มแสงที่ตกกระทบแผง เมื่อนำไฟฟ้ากระแสตรงที่ผลิตได้ไปจ่ายให้กับปั๊มบาดาล ตัวปั๊มก็จะปรับเปลี่ยนอัตราความเร็วการหมุนของมอเตอร์ที่อยู่ภายใน ทำให้ปั๊มชนิดนี้ไม่จำเป็นต้องใช้แบตเตอรี่มาต่อในระบบก็ได้ แต่ถ้าอยากให้ประสิทธิภาพการสูบน้ำดียิ่งขึ้นก็ต่อระบบที่มีแบตเตอรี่พ่วงเข้าไป

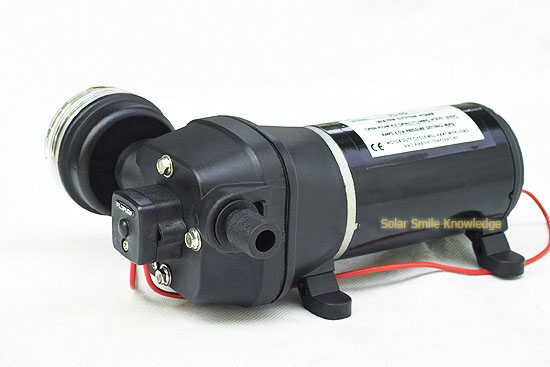

Low-Pressure-DC-Diaphragm-Pumps_w



  • ความสูงสูงสุดที่สูบน้ำได้ อัตราการไหล และระยะทางส่งน้ำของปั๊มดีซีบาดาลจะมีประสิทธิภาพมากกว่าปั๊มดีซีไร้แปรงถ่านแบบจุ่ม แต่ก็จะมีราคาที่สูงตามไปด้วย
  • การประยุกต์ใช้งาน ส่วนใหญ่จะใช้สูบน้ำปศุสัตว์ สูบน้ำบาดาลที่มีบ่อลึก สูบน้ำที่มีระยะไกล

3.ปั๊มแรงดัน(DC pressure pump) – เป็นปั๊มน้ำที่จะเพิ่มแรงดันน้ำปลายทางให้แรงขึ้นมีหน่วยแรงดันเป็นบาร์(bars) นิยมใช้กับการเพิ่มความแรงของน้ำเช่นล้างรถ ระบบสปริงเกิลพ่นน้ำ หรือสามารถนำไปประยุกต์ใช้การสูบน้ำขึ้นที่สูงก็ได้เช่นกันเพราะแรงดันน้ำปลายทางที่สูบจากปั๊มเพิ่มขึ้น



  • การต่อปั๊มใช้งานควรต่อพ่วงกับแบตเตอรี่เพื่อรักษาระดับแรงดันไฟฟ้าที่ป้อนให้กับตัวปั๊มป้องกันการเสียหาย
