BOS

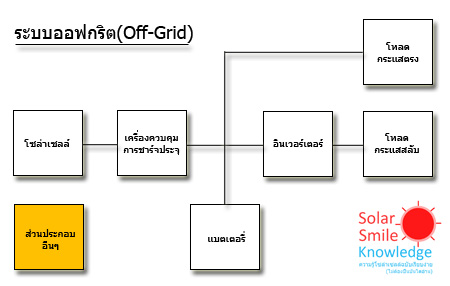

PV_diagram_bos

อุปกรณ์ติดตั้งเสริมต่างๆในระบบ

ตัวป้องกันความเสียหายที่เกิดจากฟ้าผ่า(Lighting Protection)

เมื่อเวลาฟ้าผ่าจะเกิดแรงดันที่สูงมาก(Surge Voltage)ในช่วงเวลาหนึ่งถึงแม้จะบริเวณที่ฟ้าผ่าจะไม่ได้อยู่ใกล้ก็ตามแต่แรงดันตัวนี้เองสามารถทำให้อุปกรณ์อิเล็กทรอนิกส์ต่างๆที่อยู่ในระบบโซล่าเซลล์เกิดความเสียหายได้ ซึ่งใช้เงินเป็นจำนวนมากในการซ่อมหรือบางทีอาจจะต้องซื้ออุปกรณ์บางตัวหรือทั้งระบบใหม่เลยก็ได้ ดังนั้นในระบบที่ดีควรจะต้องมีอุปกรณ์ป้องกันความเสียหายที่เกิดจากฟ้าผ่าไว้ด้วย

ระบบป้องกันฟ้าผ่าแบบเสาล่อฟ้า(Rod Lighting Protection) เป็นอุปกรณ์ที่มีราคาแพงในการติดตั้งและไม่เหมาะที่จะนำมาใช้กับระบบโซล่าเซลล์อยู่ดี เพราะอย่างไรก็เกิดแรงดันที่สูงเข้าสู่อุปกรณ์ในระบบโซล่าเซลล์ได้ และทำให้อุปกรณ์ที่อยู่ในระบบต่างเสียหายได้

อุปกรณ์ป้องกันการฟ้าผ่าที่มีราคาที่ถูกและเหมาะที่จะนำมาใช้กับระบบโซล่าเซลล์คือซาร์กอเรสเตอร์(Surge arrestor) ซึ่งทำจากเมทัลอ๊อกไซด์วาริสเตอร์(Metal Oxide Varistor)

การต่อวงจรของซาร์กอเรสเตอร์คือต้องต่อทั้งสองขั้วทั้งบวก(+)และลบ(-)ที่ไฟกระแสตรงลงขั้วกราวด์ ดังรูป

 surge-arresters-diagram1_w

หลักการทำงานของซาร์กอเรสเตอร์คือในภาวะปกติซาร์กอเรสเตอร์จะเป็นวงจรที่ปิดไว้ เมื่อมีแรงดันเกินกว่าที่กำหนด(ส่วนใหญ่แล้วจะประมาณ 40-60 โวลท์ในระบบ 12 โวลท์)จะเปลี่ยนสถานะของตัวเองเป็นวงจรที่ปิดเพื่อป้องกันแรงดันที่สูงเกินส่งไปยังอุปกรณ์เช่นเครื่องควบคุมการชาร์จ, อินเวอร์เตอร์ในระบบซึ่งอาจทำให้อุปกรณ์เสียหายได้ ซาร์กอเรสเตอร์ราคาถูกเมื่อถูกใช้งานแล้วก็จะทำลายตัวเองไป ดังนั้นต้องทำการเปลี่ยนตัวใหม่เข้าไปแทน ถ้าเป็นซาร์กอเรสเตอร์ซึ่งมีราคาสูงขึ้นมา ก็จะสามารถต่อวงจรตัวเองให้กลับมามีสภาวะที่ปกติพร้อมให้ระบบใช้งานต่อไปได้

 midnite-solar-surge-protection-mnspd-115-volts_w dc-surge-arrester-1_w

การติดตั้งซาร์กอเรสเตอร์สามารถติดตั้งได้ทั้งนอกและในอาคารแล้วแต่ว่าสเปค แต่โดยทั่วไปแล้วส่วนใหญ่จะติดตั้งอยู่ในตู้รวมสาย(String Combiner) ซึ่งจะอธิบายต่อไป

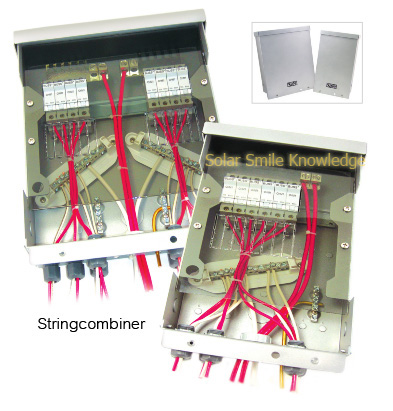

ตู้รวมสาย(String Combiner)

การที่แผงโซล่าเซลล์ต่อรวมกันเป็นชุดๆนั้นจะมีจำนวนของสายไฟเป็นจำนวนมาก ดังนั้นเพื่อความเป็นระเบียบ ง่ายต่อการจัดการสายและต่อวงจรในระบบ ดังนั้นจึงต้องมีตู้รวมสายติดตั้งภายในระบบด้วย ตู้รวมสายในระบบโซล่าเซลล์นั้นจะคล้ายๆกับรู้รวมสายไฟที่ใช้อยู่ตามบ้านเรือนในปัจจุบัน ที่มีเบรคเกอร์ และมีแท่นสำหรับรวมสายไฟ แต่ที่เพิ่มขึ้นมาคือช่องต่อซาร์กอเรสเตอร์กับบล๊อคกิ่งไดโอด(Blocking Diode)

string combiner1_w

การเลือกเบรคเกอร์ต้องเลือกเบรคเกอร์ที่จะมาติดตั้งในตู้รวมสายให้มีสเปคที่ถูกต้อง เบรคเกอร์ที่ใช้ต้องบอกสเปคให้สัมพันธ์กับไฟฟ้ากระแสตรง เพราะเราจะต้องนำเบรคเกอร์นี้ไปต่อกับชุดแผงโซล่าเซลล์ ขนาดของสายไฟฟ้าที่ติดตั้งภายในตู้รวมสายต้องคำนวนให้สอดคล้องกับกระแสที่อยู่ในระบบ ถ้ากระแสที่ไหลผ่านในระบบมีมากควรเลือกสายไฟที่มีขนาดใหญ่กว่าที่คำนวนไว้ นอกจากนี้ตู้รวมสายยังมีข้อดีคือสามารถหาข้อผิดพลาดที่เกิดขึ้นในระบบได้สะดวกมากขึ้น เพราะสามารถที่จะแยกปลดแผงโซล่าเซลล์ทีละชุดเพื่อเช็คว่าจุดเสียมาจากตรงไหน

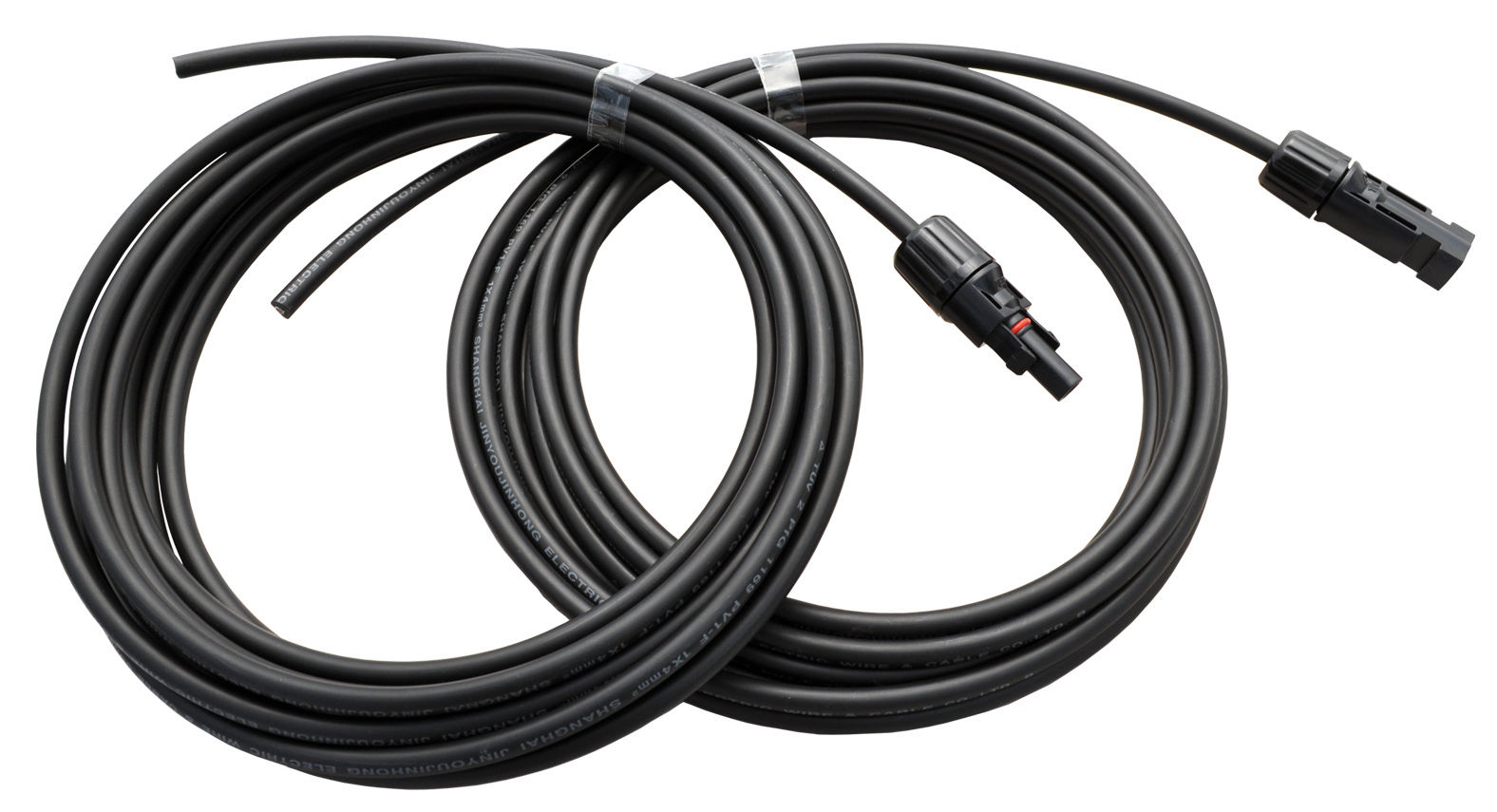

solar cable

การติดตั้งตู้รวมสายควรติดตั้งไว้ในอาคาร แต่ถ้าต้องการติดตั้งนอกอาคารควรที่จะเป็นแบบป้องกันน้ำได้ด้วย
