ความหมายและชนิดของอินเวอร์เตอร์

อินเวอร์เตอร์ (Inverter)

แผงโซล่าเซลล์จะผลิตพลังงานไฟฟ้าออกมาในรูปแบบของไฟกระแสตรง(Direct Current) แต่เครื่องใช้ไฟฟ้าในที่อยู่อาศัยโดยส่วนใหญ่ เป็นเครื่องใช้ไฟฟ้าที่ใช้กับไฟกระแสสลับเป็นหลัก ดังนั้นการที่จะทำให้ไฟฟ้าที่ผลิตจากแผงโซล่าเซลล์ให้ใช้กับเครื่องใช้ไฟฟ้าโดยทั่วไปได้ ก็ต้องมีตัวแปลงกระแสไฟฟ้าเสียก่อน อุปกรณ์ตัวนั้นก็คือ อินเวอร์เตอร์ นั่นเอง

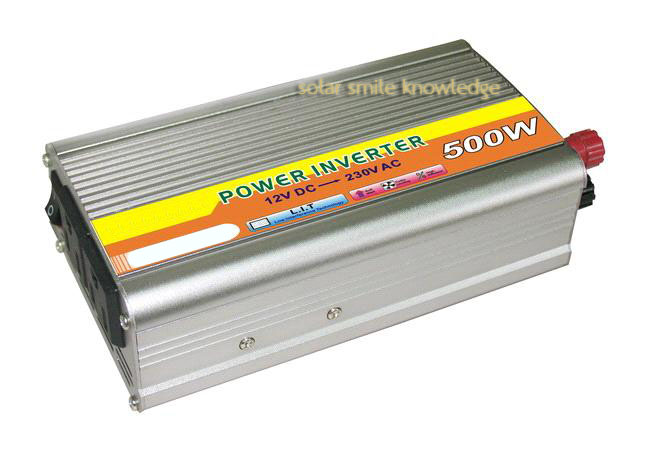

inverter_winverter_M_w

หลักการทำงานของอินเวอร์เตอร์คือจะรับพลังงานไฟฟ้ากระแสตรงเข้าไปสู่ตัวเครื่องอินเวอร์เตอร์ ไม่ว่าการผลิตจากแผงโซล่าเซลล์แล้วส่งไปที่ควบคุมกระแส หรือไฟฟ้ากระแสตรงจากแบตเตอรี่ก็ตาม หลังจากนั้นจะผ่านวงจรไฟฟ้าภายในตัวอินเวอร์เตอร์ที่ประกอบไปด้วยทรานซิสเตอร์ ซึ่งจะทำหน้าที่ในการแปลงแรงดันให้สลับกันไปมาระหว่างความต่างศักย์ที่เป็นบวกและลบจนได้เป็นพลังงานไฟฟ้าที่เป็นไฟกระแสสลับโดยมีจำนวนครั้งที่สลับไปมาเท่ากับ 100-120ครั้งต่อวินาที(ความถี่ 50-60 เฮริต์ส) แล้วแต่การออกแบบวงจรภายใน โดยเครื่องใช้ไฟฟ้าที่ผลิตและใช้กันอยู่ในประเทศไทยโดยทั่วไป มีแรงดันไฟฟ้ากระแสสลับอยู่ที่ 220-230 โวลท์(V) ความถี่ 50 เฮริต์ส(Hz)

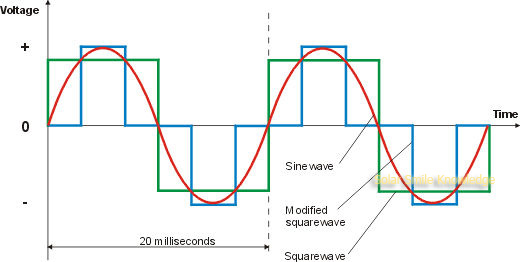

รูปแบบของรูปคลื่น

แรงดันไฟฟ้ากระแสสลับที่แปลงได้จากตัวอินเวอร์เตอร์ จะมีรูปแบบของลูกคลื่นที่ผลิตได้อยู่สองแบบใหญ่ๆด้วยกัน

1.)   รูปคลื่นสแควร์เวฟ(Square Wave)มีลักษณะเป็นทรงเหลี่ยม อีกรูปแบบที่ใกล้เคียงกับรูปคลื่นสแควร์เวฟก็คือโมดิฟายซานย์เวฟ(Modified-Sinewave)ซึ่งจุดที่เปลี่ยนระหว่างคลื่นบวกกับลบจะมีความชันน้อยกว่า ส่วนใหญ่แล้วจะเจอกับอินเวอร์เตอร์ที่มีราคาถูก หาซื้อได้โดยทั่วไป อินเวอร์เตอร์ที่มีแรงดันขาออกเป็นแบบสองลูกคลื่นนี้จะนำไปใช้กับเครื่องใช้ไฟฟ้าที่ไม่ค่อยมีผลกับรูปแบบของลูกคลื่นมากนักเช่นหลอดไฟ เป็นต้น แต่ถ้านำไปใช้กับเครื่องใช้ไฟฟ้าที่มีส่วนประกอบของเส้นลวดพัน เช่นมอเตอร์พัดลม จะทำให้เกิดเสียงฮัมและความร้อนจากตัวมอเตอร์ ส่งผลให้มอเตอร์เสียหายได้ เนื่องจากรูปแบบลูกคลื่นไม่สอดกับหลักการทำงานภายในของตัวมาเตอร์นั่นเอง

2.)   รูปคลื่นซายน์เวฟ(Sine Wave) หรือที่เรียกตามทั่วไปคือเพียวซายน์เวฟ(Pure-Sine Wave) อินเวอร์เตอร์ที่ผลิตรูปคลื่นแบบนี้ออกมาจะมีราคาที่สูงกว่า เพราะรูปคลื่นซานย์จะรองรับการนำไปใช้งานกับเครื่องใช้ไฟฟ้าได้ทุกชนิดโดยไม่ทำให้เกิดปัญหา และมีรูปร่างของคลื่นที่ผลิตได้เหมือนกับรูปคลื่นไฟฟ้าตามบ้านทุกประการ การนำเอาท์พุตของอินเวอร์เตอร์ซายน์เวฟนี้ไปจ่ายให้กับพัดลม พัดลมจะทำงานปกติไม่เกิดเสียงฮัมแต่อย่างใด

square_modified_sinewave_w

 อินเวอร์เตอร์ตามระบบที่ติดตั้ง

โดยทั่วไปอินเวอร์เตอร์จะแบ่งแยกตามระบบผลิตพลังงานไฟฟ้าจากโซล่าเซลล์ซึ่งมีอยูสองแบบใหญ่ๆด้วยกัน ได้แก่

1.)   อินเวอร์เตอร์ที่ใช้กับระบบสแตนอโลน(Stand-Alone System) หรือระบบอิสระที่ไม่มีปฏิสัมพันธ์กับการไฟฟ้า อินเวอร์เตอร์แบบนี้จะมีหลักการทำงานเบื้องต้นที่กล่าวไปคือ รับพลังงานไฟฟ้ากระแสตรงที่ผลิตได้จากแผงโซล่าเซลล์ หรือไฟฟ้ากระแสตรงจากแบตเตอรี่(เวลากลางคืนจากพลังงานที่ชาร์จไว้โดยแผงโซล่าเซลล์ในเวลากลางวัน) แล้วแปลงเป็นไฟฟ้ากระแสสลับ จ่ายให้กับเครื่องใช้ไฟฟ้ากระแสสลับต่อไป

2.)   อินเวอร์เตอร์ที่ใช้กับระบบออนกริต(On-grid System) หรือระบบที่ทำงานสัมพันธ์กับการไฟฟ้า มีชื่อเรียกอินเวอร์เตอร์ชนิดนี้โดยทั่วไปว่า กริตไทน์อินเวอร์เตอร์(Grid-Tied Inverter)ลักษณะการทำงานของอินเวอร์เตอร์ระบบนี้จะเหมือนกับอินเวอร์เตอร์โดยปกติทั่วไปแต่จะต้องมีแรงดันไฟฟ้ากระแสสลับจากการไฟฟ้าป้อนให้กับอินเวอร์เตอร์อีกทางหนึ่งด้วย ตัวอินเวอร์เตอร์แบบนี้ถึงจะทำงาน ไฟฟ้าที่ผลิตได้จากแผงโซล่าเซลล์จะถูกใช้ไปกับเครื่องใช้ไฟฟ้าต่างๆภายในบ้าน(สำหรับระบบออนกริตแบบลดภาระค่าไฟฟ้า) หรืออาจจะแปลงไฟฟ้าที่ผลิตได้จากแผงโซล่าเซลล์ป้อนตรงให้กับสายส่งเพื่อขายไฟให้กับการไฟฟ้าตามโครงการVSPPได้

กริตไทน์อินเวอร์เตอร์ในปัจจุบันจะตัดการทำงานตัวมันเองทันทีที่ไฟฟ้าจากการไฟฟ้าดับเพื่อป้องกันไฟฟ้าที่ผลิตได้จากแผงโซล่าเซลล์ผ่านไปยังสายไฟของการไฟฟ้าซึ่งจะเป็นอันตรายต่อช่างไฟฟ้าที่จะมาซ่อมได้
