มองภาพรวมการออกแบบระบบโซล่าเซลล์

มองภาพรวมการออกแบบระบบโซล่าเซลล์

สำหรับผู้ที่เริ่มต้นศึกษาโซล่าเซลล์ คงจะมึนงงกับอุปกรณ์ต่างๆที่อยู่ในระบบโซล่าเซลล์ไม่มากก็น้อย

เราจะเลือกใช้อุปกรณ์อะไรบ้าง ขนาดเท่าไรดี

จริงๆแล้ว มันไม่ซับซ้อนอย่างที่คิดกันครับ เพียงแค่จับทริคได้

อาจเริ่มจากส่วนนี้ก่อน เพื่อให้เรามองภาพได้ง่ายขึ้น

ให้เราแบ่งระบบโซล่าเซลล์เป็น 3 ภาคย่อยๆ ได้แก่

1.) บ้าน หมายถึงเครื่องใช้ไฟฟ้าภายในบ้านที่เราต้องใช้งานต่อวัน

2.) โซล่าเซลล์ หมายถึงแผงโซล่าเซลล์ทั้งหมดที่ใช้ในการผลิตไฟฟ้าได้ปริมาณไฟฟ้าต่อวัน

3.) แบตเตอรี่ หมายถึงแหล่งเก็บพลังงานไฟฟ้าที่ผลิตได้จากแผงโซล่าเซลล์

การต่อระบบโซล่าเซลล์ตัวอย่าง ก.

ถ้าบ้านเราต้องใช้ไฟฟ้าจำนวน 100 หน่วยต่อวัน

ติดตั้งแผงโซล่าเซลล์ผลิตได้ 100หน่วยต่อวัน และติดตั้งแบตเตอรี่เก็บไฟฟ้าได้ 100 หน่วยต่อวัน

ใน 1 วันเราจะใช้ไฟฟ้าที่ผลิตได้จากแผงโซล่าเซลล์ 100 หน่วยพอดี และมีไฟฟ้าเหลือในแบตเตอรี่ 100 หน่วย

ถ้าวันวันไหนแสงแดดเกิดอ่อนลงแผงโซล่าเซลล์ผลิตไฟฟ้าได้ 50 หน่วย

ก็เท่ากับว่าเราจะใช้ไฟฟ้าที่ผลิตได้จากแผง 50 หน่วย และจากแบตเตอรี่ 50 หน่วย

เหลือไฟฟ้าในแบตเตอรี่อีก 50 หน่วย

ดังนั้นเมื่อเริ่มวันใหม่ แบตเตอรี่จะมีปริมาณไฟฟ้าเพียงแค่ 50 หน่วยเท่านั้น

ถ้าวันนี้เราใช้ไฟฟ้าเพียงแค่ 50 หน่วยและแผงผลิตได้ 100 หน่วย

แบตเตอรี่ก็จะกลับมาเก็บไฟฟ้าเต็ม 100 หน่วยได้เหมือนเดิม

จริงๆแล้วมีรายละเอียดเรื่องการสูญเสียอื่นๆในระบบอีกหลายส่วน

แต่ตัวอย่างจะแสดงตัวเลขกลมๆเพื่อให้เห็นภาพได้ง่ายขึ้น

การผลิตไฟมาจากโซล่าเซลล์

ชาร์จเข้าแบตเตอรี่เพื่อเก็บไฟ

แล้วนำไฟฟ้าที่ผลิตหรือเก็บได้ไปใช้กับเครื่องใช้ไฟฟ้าต่างๆ

การเลือกขนาดแผงโซล่าเซลล์และแบตเตอรี่ให้เหมาะสมตามความจำเป็นในการใช้งาน

จะทำให้ระบบทำงานได้อย่างมีประสิทธิภาพ และอุปกรณ์ต่างๆจะทำงานสอดคล้องกันได้เป็นอย่างดีครับ

Advertisements

หลักการทำงานระบบโซล่าเซลล์อย่างง่าย

หลักการทำงานระบบโซล่าเซลล์

หลังจากที่ทำความรู้จักกับส่วนประกอบต่างๆในระบบทั้งหมดแล้ว

ในบทนี้เราจะมาดูว่าระบบโซล่าเซลล์ออฟกริตทั้งหมดทำงานอย่างไร

เมื่อแสงอาทิตย์ต่อกระทบแผงโซล่าเซลล์จะผลิตไฟฟ้ากระแสตรงออกมา

กระแสไฟที่ผลิตได้จะมากหรือน้อยขึ้นอยู่ที่แสงแดดเข้มหรืออ่อน

จากนั้นจะส่งต่อให้กับเครื่องควบคุมการชาร์จที่จะปรับระดับกระแสไฟให้เหมาะสมชาร์จไฟเข้าแบตเตอรี่

แบตเตอรี่จะทำการเก็บประจุไฟไปเรื่อยๆจนกระทั่งเต็ม ขึ้นอยู่กับไฟฟ้าที่ถูกผลิตและป้อนเข้ามา

ไฟฟ้าที่เก็บในแบตเตอรี่จะแบ่งเป็นสองส่วน

ส่วนแรกไฟจากแบตเตอรี่จะจ่ายให้กับเครื่องใช้ไฟฟ้ากระแสตรงเลยโดยผ่านเครื่องควบคุมการชาร์จ

อีกส่วนหนึ่งจะส่งไปให้กับอินเวอร์เตอร์เพื่อแปลงไฟฟ้ากระแสตรงเป็นกระแสสลับ

จ่ายไฟให้กับเครื่องใช้ไฟฟ้ากระแสสลับ(เครื่องใช้ไฟฟ้าทั่วไป)

ส่วนประกอบอื่นๆเช่นเบรกเกอร์ สายไฟฯ ก็มาเติมเต็มให้ระบบโซล่าเซลล์สมบูรณ์มากยิ่งขึ้น

ระบบโซล่าออฟกริตมีง่ายๆเท่านี้เอง

1

ติดตั้งโซล่าเซลล์ออนกริตขนาดเท่าไรดี

ติดตั้งโซล่าเซลล์ออนกริตขนาดเท่าไรดี?
.

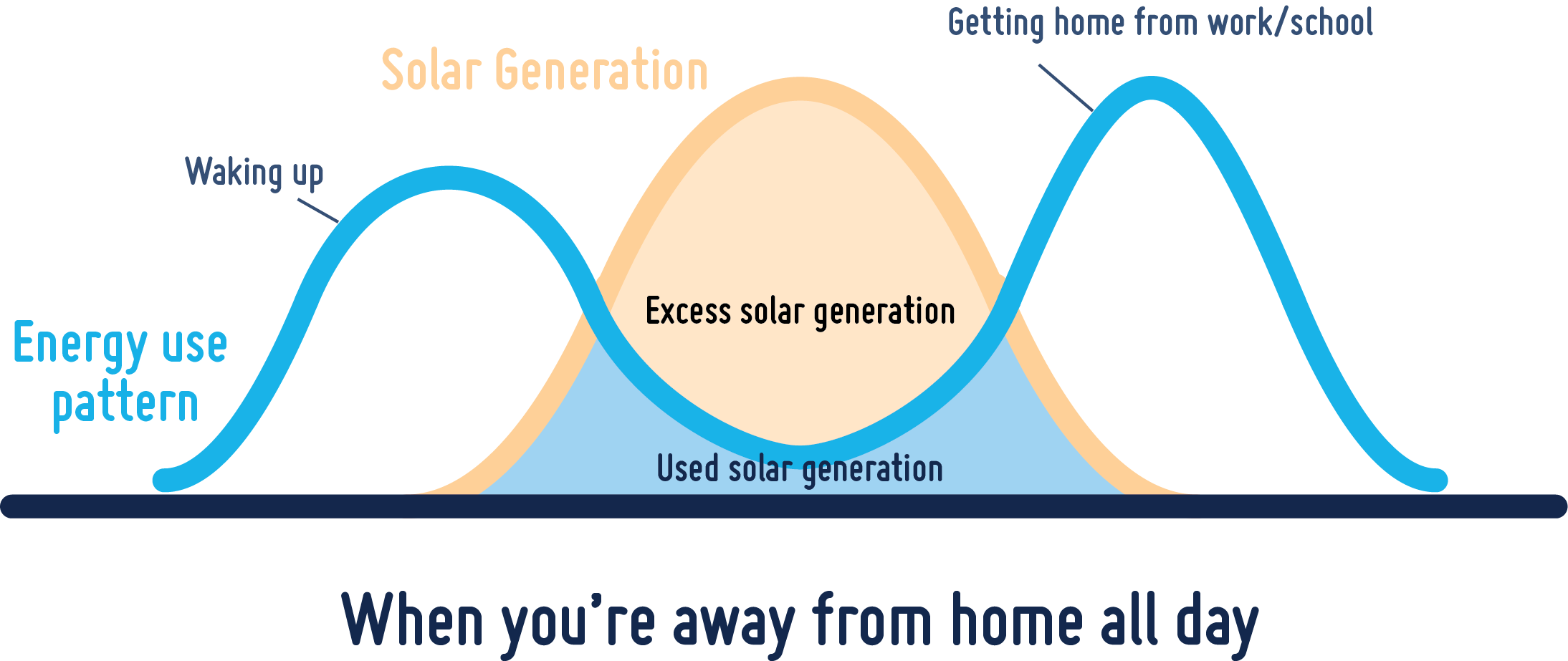

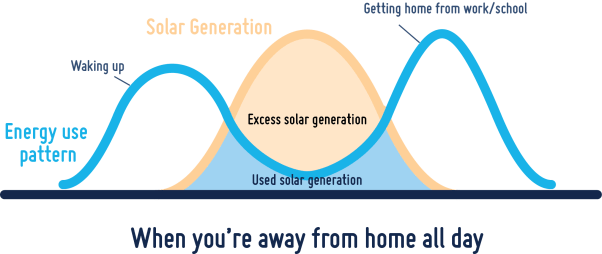

ปริมาณไฟฟ้าที่เราใช้ในบ้านพักอาศัยส่วนใหญ่จะคล้ายกับเส้นสีน้ำเงิน ตอนเช้า-ใช้ไฟ ออกจากบ้านไปทำงานกลางวัน-ไม่ได้ใช้ไฟ กลับบ้านมาตอนเย็นพักผ่อน-ใช้ไฟ

.
solar-profile

โซล่าเซลล์ผลิตไฟฟ้าในช่วงกลางวัน คือเส้นสีส้ม
.
ถ้าติดตั้งโซล่าเซลล์มากกว่าปริมาณไฟที่ใช้ในช่วงกลางวัน จะมีไฟฟ้าเกินเข้าสายส่งการไฟฟ้า ซึ่งในตอนนี้(11/2016)ไฟที่เกินเข้าไปจะไม่ได้รับชดเชยผลประโยชน์ใดๆ
.
ดังนั้นแล้วติดตั้งโซล่าเซลล์ให้พอดีและเหมาะสมกับปริมาณการใช้ไฟฟ้า ก็จะไม่มีไฟฟ้าที่ผลิตเกินเข้าระบบเป็นจำนวนมากเกินไป
.
Solar Smile Knowledge

5 วิธีติดตั้งระบบโซล่าเซลล์ให้ผลิตไฟได้มากขึ้น

SSK Tips : การเลือกพื้นและติดตั้งแผงโซล่าเซลล์ให้เหมาะสมจะทำให้ผลิตไฟฟ้าได้มากขึ้น

มีอะไรบ้างตามกันไปดูนะครับ

1.ตำแหน่งติดตั้งควรเป็นบริเวณที่ได้รับแสงตลอดทั้งวัน ตลอดทั้งปี

2.หลีกเลี่ยงเงาที่มาบดบังการรับแสงของแผงโซล่า เช่นเงาจาก สิ่งก่อสร้าง ต้นไม้ใหญ่ เสาอากาศ จานดาวเทียม ฯ

3.ไม่ควรเป็นสถานที่ที่มีฝุ่น ไอระเหยจากน้ำมันมากเกินไป

4.ควรติดตั้งในที่มีลมพัดระบายความร้อนได้ดี

5.มุมและทิศทางการหันของแผงต้องเหมาะสม

เพียงเท่านี้ ระบบโซล่าเซลล์ของท่านก็จะสามารถผลิตไฟฟ้าเพิ่มได้มากขึ้นแล้วครับ

solar-rooftop

ขอบคุณรูปภาพจาก dontkillsolar.com ครับ

วิธีการต่อแบตเตอรี่โซล่าเซลล์

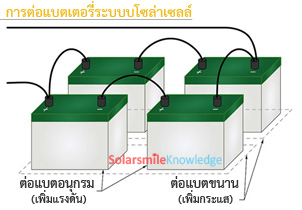

ตามรูปเป็นวิธีแสดงการต่อแบตอย่างง่ายครับ

แบตเตอรี่เป็นแหล่งเก็บพลังงานครับ

ลบเข้าบวกไปเรื่อยๆ เหลือปลายบวกลบของแบต เรียกว่าการต่อแบบอนุกรม(Serie)จะเป็นการเพิ่มแรงดัน

บวกต่อเข้าบวก และ ลบต่อเข้าลบ เรียกว่าการต่อขนาน(Parallel) จะเป็นการเพิ่มกระแส

ง่ายๆก็คืออยากเพิ่มแรงดันระบบ ก็ต่ออนุกรม

อยากเพิ่มกระแสระบบ ก็ต่อขนานครับ

การต่อแบตเตอรี่

มีโซล่าเซลล์หลายแผงเขาต่อกันอย่างไร

ตามรูปเป็นวิธีแสดงการต่อง่ายๆครับ

ลบแผงหนึ่งเข้าบวกแผงสอง ไปเรื่อยๆ เหลือปลายบวกลบ อย่างนี้เรียกว่าการต่อแบบอนุกรม(Serie)จะเป็นการเพิ่มแรงดัน

บวกแผงหนึ่งต่อเข้าบวกแผงสอง และ ลบแผงหนึ่งต่อเข้าลบแผงสอง อย่างนี้เรียกว่าการต่อขนาน(Parallel) จะเป็นการเพิ่มกระแส

ง่ายๆก็คืออยากเพิ่มแรงดันระบบ ก็ต่ออนุกรม

อยากเพิ่มกระแสระบบ ก็ต่อขนานครับ

การต่อโซล่าเซลล์

หลอดไฟแอลอีดีทำไมถึงดีกับระบบโซล่าเซลล์

SSK Tips :

หลอดไฟแอลอีดีแปลงไฟฟ้าเป็นแสงได้อย่างเต็มที่

เมื่อเปรียบเทียบกับหลอดไส้ที่แปลงไฟฟ้าเป็นความร้อนกับแสง

ถ้าดูแค่ความเข้มแสงที่เท่ากันหลอด LED จะกินไฟน้อยกว่า

เมื่อหลอดไม่ร้อนอายุการใช้งานก็ยาวนานกว่าด้วย

1

แบตเตอรี่ชนิดไหนเหมาะกับโซล่าเซลล์

SSK Tips :

แบตเตอรี่ที่เหมาะกับระบบโซล่าเซลล์เรียกว่าดีพไซเคิลแบตเตอรี่

ซึ่งจะปล่อยประจุได้มากถึง80%เปรียบเทียบกับแบตรถยนต์ที่ปล่อยประจุเฉลี่ยได้เพียง20-40%เท่านั้น

นั่นหมายถึงการใช้พลังงานที่มากกว่าโดยไม่ทำให้อายุการใช้งานแบตสั้นลง

batt deep cycle

การเลือกซื้ออินเวอร์เตอร์

SSK Tips :

การเลือกอินเวอร์เตอร์เลือกจากโหลดรวมสูงสุดที่ใช้งาน

เช่น โหลดรวมใช้พร้อมกัน 150วัตต์ไม่ควรเลือกอินเวอร์เตอร์เกินจากค่านี้มากเกินไป

เพราะประสิทธิภาพการใช้งานจะดีมากกว่าการเผื่อขนาดอินเวอร์เตอร์มากๆ

inverter_M_w

อินเวอร์เตอร์คืออะไร

SSK Tips :

อินเวอร์เตอร์แปลงไฟกระแสตรงเป็นกระแสสลับ

พูดง่ายๆแปลงไฟที่ผลิตจากแผงโซล่าเป็นไฟบ้าน

การเปลี่ยนรูปพลังงานจะเกิดการสูญเสียเสมอ

ถ้าเลือกอินเวอร์เตอร์ประสิทธิภาพสูงก็จะสูญเสียน้อยลง

inverter_w
