โซล่าแพนด้า….มาาแล้ววว

.

โซล่าฟาร์มที่จะทำเป็นรูปหมีแพนด้าขนาดยักษ์ในประเทศจีนขนาด 100 MW พัฒนาโดย บ.Panda green energy

.

ส่วนสีดำบนตัวแพนด้าสร้างจากโซล่าโมโน ส่วนสีขาวและสีอ่อนสร้างจากเซลล์ชนิดทินฟิลม์

.

โซล่าแพนด้า

ผู้ออกแบบให้เห็นเหตุผลที่สร้างเป็นรูปแพนด้า เนื่องจากความน่ารักของแพนด้าจะสามารถดึงดูดให้กลุ่มวัยรุ่นหันมาสนใจพลังงานสะอาดมากยิ่งขึ้น

.

แพนด้าตัวนี้ลดการปล่อยคาร์บอน 2.74 ล้านตันและผลิตไฟได้ 3.2 พันล้านหน่วย ถือว่าเป็นแพนด้าช่วยโลกตัวหนึ่ง

.

นอกจากนี้ก็ไม่ต้องป้อนไผ่

.

เพราะโซล่าแพนด้าตัวนี้ไม่กินไผ่แต่กินแสงเป็นอาหาร

.

ขอบคุณภาพและข้อมูลจาก inhabitat ครับ

หน้าต่างอัจฉริยะ

SSK look at the world.

หน้าต่างอัจฉริยะ (Smart window)

.

ในโลกทุกวันนี้อะไรก็ต้อง smart และแล้วก็ถึงคราวหน้าต่างกันบ้าง

.

มหาวิทยาลัยพรินซ์ตันผลิตพลังงานจากรังสี UV ที่ส่องกระทบหน้าต่างอัจฉริยะนี้

.

ซึ่งสามารถที่จะปรับแสงให้เข้มหรืออ่อนได้ตามต้องการ เพื่อลดแสงหรือความร้อนเข้าสู่อาคาร

.

เมื่อลดความร้อนได้ นั่นก็หมายความว่าเราจะใช้พลังงานจากเครื่องปรับอากาศน้อยลง

หน้าต่างอัจฉริยะ
หน้าต่างอัจฉริยะ

.

Smart window นี้คงจะเป็นหนึ่งในวัสดุที่น่าใช้สำหรับอาคารสมัยใหม่เป็นแน่

.

ขอบคุณข้อมูลและรูปภาพจาก newatlas.com ครับ

ในแต่ละปีโซล่าเซลล์จะมีกำลังผลิตไฟฟ้าลดลงหรือไม่

SSK Q&A.

Q: ในแต่ละปีโซล่าเซลล์จะมีกำลังผลิตไฟฟ้าลดลงหรือไม่

.

A: ลดลง ขึ้นอยู่ชนิดและประสิทธิภาพของแผง ซึ่งส่วนใหญ่แล้วจะลดลงประมาณ 0.5%ต่อปี

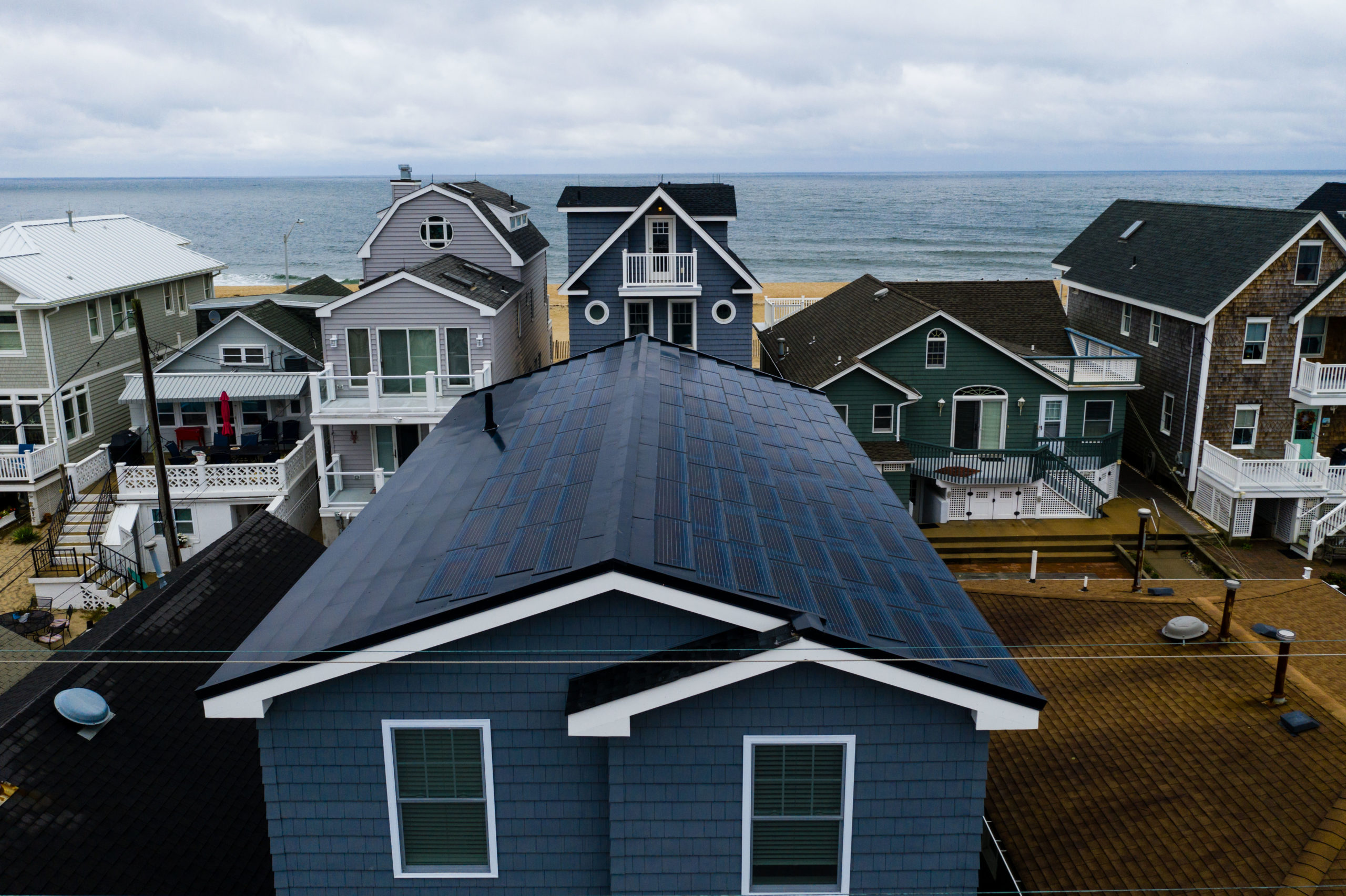

โซล่ารูฟ
โซล่ารูฟ

ถ้าพื้นที่ใกล้ทะเล ต้องจำกัดระยะห่างในการติดตั้งโซล่าเซลล์หรือไม่

SSK Q&A


.

Q: ถ้าพื้นที่ติดตั้งโซล่าใกล้ทะเล ต้องจำกัดระยะห่างในการติดตั้งหรือไม่

.

A: ไม่มี สามารถติดตั้งได้ตามปกติ มีหลายกรณีด้วยกันที่โซล่าติดตั้งเหนือผืนน้ำ เช่น floating solar farm เป็นต้น

ข้อจำกัดขององศาความชันของหลังคาที่ไม่สามารถติดตั้งโซล่าเซลล์ได้

SSK Q&A.

Q: ข้อจำกัดขององศาความชันของหลังคาที่ไม่สามารถติดตั้งโซล่าเซลล์ได้

.

A: หลังคาที่มีความชันสูงเกินกว่า 50 องศา จะไม่แนะนำให้ติดตั้ง เนื่องจากประเทศไทย พระอาทิตย์อ้อมใต้สูงสุดทำมุม 37 องศาและอ้อมเหนือสูงสุดทำมุม 9 องศา เมื่อติดตั้งแผงโซล่าที่มีความชันมากเกินไปจะทำให้แสงแดดตกกระทบแผงน้อยมากและผลิตไฟได้น้อยตาม

โซล่ารูฟ

มองภาพรวมการออกแบบระบบโซล่าเซลล์

มองภาพรวมการออกแบบระบบโซล่าเซลล์

สำหรับผู้ที่เริ่มต้นศึกษาโซล่าเซลล์ คงจะมึนงงกับอุปกรณ์ต่างๆที่อยู่ในระบบโซล่าเซลล์ไม่มากก็น้อย

เราจะเลือกใช้อุปกรณ์อะไรบ้าง ขนาดเท่าไรดี

จริงๆแล้ว มันไม่ซับซ้อนอย่างที่คิดกันครับ เพียงแค่จับทริคได้

อาจเริ่มจากส่วนนี้ก่อน เพื่อให้เรามองภาพได้ง่ายขึ้น

ให้เราแบ่งระบบโซล่าเซลล์เป็น 3 ภาคย่อยๆ ได้แก่

1.) บ้าน หมายถึงเครื่องใช้ไฟฟ้าภายในบ้านที่เราต้องใช้งานต่อวัน

2.) โซล่าเซลล์ หมายถึงแผงโซล่าเซลล์ทั้งหมดที่ใช้ในการผลิตไฟฟ้าได้ปริมาณไฟฟ้าต่อวัน

3.) แบตเตอรี่ หมายถึงแหล่งเก็บพลังงานไฟฟ้าที่ผลิตได้จากแผงโซล่าเซลล์

การต่อระบบโซล่าเซลล์ตัวอย่าง ก.

ถ้าบ้านเราต้องใช้ไฟฟ้าจำนวน 100 หน่วยต่อวัน

ติดตั้งแผงโซล่าเซลล์ผลิตได้ 100หน่วยต่อวัน และติดตั้งแบตเตอรี่เก็บไฟฟ้าได้ 100 หน่วยต่อวัน

ใน 1 วันเราจะใช้ไฟฟ้าที่ผลิตได้จากแผงโซล่าเซลล์ 100 หน่วยพอดี และมีไฟฟ้าเหลือในแบตเตอรี่ 100 หน่วย

ถ้าวันวันไหนแสงแดดเกิดอ่อนลงแผงโซล่าเซลล์ผลิตไฟฟ้าได้ 50 หน่วย

ก็เท่ากับว่าเราจะใช้ไฟฟ้าที่ผลิตได้จากแผง 50 หน่วย และจากแบตเตอรี่ 50 หน่วย

เหลือไฟฟ้าในแบตเตอรี่อีก 50 หน่วย

ดังนั้นเมื่อเริ่มวันใหม่ แบตเตอรี่จะมีปริมาณไฟฟ้าเพียงแค่ 50 หน่วยเท่านั้น

ถ้าวันนี้เราใช้ไฟฟ้าเพียงแค่ 50 หน่วยและแผงผลิตได้ 100 หน่วย

แบตเตอรี่ก็จะกลับมาเก็บไฟฟ้าเต็ม 100 หน่วยได้เหมือนเดิม

จริงๆแล้วมีรายละเอียดเรื่องการสูญเสียอื่นๆในระบบอีกหลายส่วน

แต่ตัวอย่างจะแสดงตัวเลขกลมๆเพื่อให้เห็นภาพได้ง่ายขึ้น

การผลิตไฟมาจากโซล่าเซลล์

ชาร์จเข้าแบตเตอรี่เพื่อเก็บไฟ

แล้วนำไฟฟ้าที่ผลิตหรือเก็บได้ไปใช้กับเครื่องใช้ไฟฟ้าต่างๆ

การเลือกขนาดแผงโซล่าเซลล์และแบตเตอรี่ให้เหมาะสมตามความจำเป็นในการใช้งาน

จะทำให้ระบบทำงานได้อย่างมีประสิทธิภาพ และอุปกรณ์ต่างๆจะทำงานสอดคล้องกันได้เป็นอย่างดีครับ

หลักการทำงานระบบโซล่าเซลล์อย่างง่าย

หลักการทำงานระบบโซล่าเซลล์

หลังจากที่ทำความรู้จักกับส่วนประกอบต่างๆในระบบทั้งหมดแล้ว

ในบทนี้เราจะมาดูว่าระบบโซล่าเซลล์ออฟกริตทั้งหมดทำงานอย่างไร

เมื่อแสงอาทิตย์ต่อกระทบแผงโซล่าเซลล์จะผลิตไฟฟ้ากระแสตรงออกมา

กระแสไฟที่ผลิตได้จะมากหรือน้อยขึ้นอยู่ที่แสงแดดเข้มหรืออ่อน

จากนั้นจะส่งต่อให้กับเครื่องควบคุมการชาร์จที่จะปรับระดับกระแสไฟให้เหมาะสมชาร์จไฟเข้าแบตเตอรี่

แบตเตอรี่จะทำการเก็บประจุไฟไปเรื่อยๆจนกระทั่งเต็ม ขึ้นอยู่กับไฟฟ้าที่ถูกผลิตและป้อนเข้ามา

ไฟฟ้าที่เก็บในแบตเตอรี่จะแบ่งเป็นสองส่วน

ส่วนแรกไฟจากแบตเตอรี่จะจ่ายให้กับเครื่องใช้ไฟฟ้ากระแสตรงเลยโดยผ่านเครื่องควบคุมการชาร์จ

อีกส่วนหนึ่งจะส่งไปให้กับอินเวอร์เตอร์เพื่อแปลงไฟฟ้ากระแสตรงเป็นกระแสสลับ

จ่ายไฟให้กับเครื่องใช้ไฟฟ้ากระแสสลับ(เครื่องใช้ไฟฟ้าทั่วไป)

ส่วนประกอบอื่นๆเช่นเบรกเกอร์ สายไฟฯ ก็มาเติมเต็มให้ระบบโซล่าเซลล์สมบูรณ์มากยิ่งขึ้น

ระบบโซล่าออฟกริตมีง่ายๆเท่านี้เอง

1

การอ่านสเปคอินเวอร์เตอร์

สเปคอินเวอร์เตอร์ที่เราต้องการ สามารถหาได้จากคู่มือในกล่อง

เรามาดูกันว่าแต่ละตัวหมายความว่าอย่างไร

เวลาไปซื้อจะได้เลือกให้เหมาะสมกับระบบของเรา

ตัวอย่าง สเปคอินเวอร์เตอร์ยี่ห้อหนึ่ง ตามด้านล่าง

Model FPC-500A
Rated Input Voltage 12V
Output Voltage 220V/230V±5V
Output Waveform Pure sine wave
Rated Power 500W
Peak Power or surge power 1000W
Frequency 50Hz
Harmonic distortion < 3%
No-load Current <0.1A
Conversion efficiency 94%
Input voltage Range 10.5-15V
Under-voltage protection 10.5V ±0.5V
Under-voltage tip 10.0V ±0.5V
Under-voltage recovery 12.5V ±0.5V
Over voltage protection 16.0V ±0.5V
Over voltage recovery 15.0V ±0.5V
Load power factor 0.98
USB output 5V1000mA
Working temperature -20 ~ 60ºC
Function Reverse battery +- protection/with USB output
Protection Overload protection, Input over-voltage protection, Input low-voltage protection, Over-temperature protection
Dimensions 225*94*55mm
Weight 0.84KG



Model: ชื่อรุ่น

Rated Input Voltage: แรงดันขาเข้า (เท่ากับแรงดันระบบที่เลือกใช้)

Output Voltage: แรงดันขาออก (เท่ากับแรงดันเครื่องใช้ไฟฟ้าที่จะนำไปใช้ซึ่งส่วนใหญ่จะเป็นไฟ 220 โวลท์)

Output Waveform: รูปแบบรูปคลื่น (ในตัวอย่างนี้เป็นแบบ เพียวซายน์เวฟ)

Rated Power: กำลังไฟฟ้าใช้งานของอินเวอร์เตอร์

Peak Power or surge power: กำลังไฟฟ้าสูงสุดที่อินเวอร์เตอร์ทนได้หรือกำลังไฟกระชาก (เพื่อรองรับการใช้งานกับมอเตอร์ที่ช่วงสตาร์ทมีกำลังไฟสูง)

Frequency: ความถี่ใช้งาน (ส่วนใหญ่ 50 Hz)

Harmonic distortion: ค่าความผิดเพี้ยนของรูปคลื่น (ยิ่งน้อยยิ่งดี)

No-load Current: กระแสไฟขณะไม่มีโหลด

Conversion efficiency: ประสิทธิภาพของอินเวอร์เตอร๋ (ยิ่งสูงยิ่งดี)

Input voltage Range: ช่วงแรงดันใช้งาน

Under-voltage protection: ค่าแรงดันต่ำสุดที่อินเวอร์เตอร์จะหยุดการทำงาน

Under-voltage tip: ค่าแรงดันที่อินเวอร์เตอร์จะตัดการทำงาน

Under-voltage recovery: ค่าแรงดันที่อินเวอร์เตอร์จะกลับมาทำงานอีกครั้ง

Over voltage protection: ค่าแรงดันสูงสุดที่อินเวอร์เตอร์จะหยุดการทำงาน

Over voltage recovery: ค่าแรงดันที่อินเวอร์เตอร์จะกลับมาทำงานอีกครั้ง

Load power factor: ค่าประกอบกำลังไฟฟ้า (เข้าใกล้ 1 ยิ่งดี)

USB output: แรงดันและกระแสไฟฟ้าที่จ่ายจากช่องยูเอสบี (บางอินเวอร์เตอร์จะมีช่องยูเอสบีด้วย)

Working temperature: อุณหภูมิใช้งาน

Function: ฟังก์ชั่นพิเศษ (ตัวอย่างมีฟังก์ชั่นป้องกันการต่อสลับขั้ว)

Protection: ฟังก์ชั่นการป้องกันในรูปแบบต่างๆ

Dimensions: ขนาดของอินเวอร์เตอร์

Weight: น้ำหนัก

ปริมาณการติดตั้งโซล่าเซลล์ในประเทศไทย2015

ปริมาณการติดตั้งโซล่าเซลล์รวมถึงปี2015ในประเทศไทย …จากรายงาน Thailand PV status 2015

15230590_555314824677352_209808793621854534_n

ติดตั้งโซล่าเซลล์ออนกริตขนาดเท่าไรดี

ติดตั้งโซล่าเซลล์ออนกริตขนาดเท่าไรดี?
.
ปริมาณไฟฟ้าที่เราใช้ในบ้านพักอาศัยส่วนใหญ่จะคล้ายกับเส้นสีน้ำเงิน ตอนเช้า-ใช้ไฟ ออกจากบ้านไปทำงานกลางวัน-ไม่ได้ใช้ไฟ กลับบ้านมาตอนเย็นพักผ่อน-ใช้ไฟ

.
solar-profile

โซล่าเซลล์ผลิตไฟฟ้าในช่วงกลางวัน คือเส้นสีส้ม
.
ถ้าติดตั้งโซล่าเซลล์มากกว่าปริมาณไฟที่ใช้ในช่วงกลางวัน จะมีไฟฟ้าเกินเข้าสายส่งการไฟฟ้า ซึ่งในตอนนี้(11/2016)ไฟที่เกินเข้าไปจะไม่ได้รับชดเชยผลประโยชน์ใดๆ
.
ดังนั้นแล้วติดตั้งโซล่าเซลล์ให้พอดีและเหมาะสมกับปริมาณการใช้ไฟฟ้า ก็จะไม่มีไฟฟ้าที่ผลิตเกินเข้าระบบเป็นจำนวนมากเกินไป
.
